Гибочная машина для труб XOTL 60
Профессиональная электрическая гибочная машина для труб, оснащенная программируемым управлением, полностью соответствует потребностям как штучного, так и серийного промышленного производства. Блок управления обеспечивает цифровое исчисление и выбор угла изгиба, а также измерение длины между изгибами. Более того, гибочную машину с расширенной версией блока управления можно снабдить принадлежностями для продольной подачи трубы и вращения патрона при помощи электрического привода.
Как и все наши гибочные машины, XOTL 60 позволяет точно и качественно изгибать трубы в трехмерном измерении без их нагрева. Эта машина предназначена для гибки толстостенных и тонкостенных стальных труб диаметром до 60 мм. При использовании нестандартных сегментов можно изгибать четырехугольные, плоские овальные и другие профили, а также плоские и четырехгранные стержни.
Гибочная машина производится в так называемом блочно-сборном варианте исполнения. Поэтому ее можно оснастить дополнительными принадлежностями в точном соответствии с требованиями ваших производственных программ.
Гибочная машина в базовом варианте исполнения
|
Гибочная машина для труб XOTL 60 в ее базовом варианте исполнения позволяет изгибать толстостенные трубы при соотношении внешнего диаметра с толщиной стенки менее 12/15. Она поставляется со следующими принадлежностями:
Уже в базовом варианте исполнения гибочная машина оснащена электроприводом с двумя уровнями оборотов и блоком управления. Блок управления размешен на панели управления на отдельной передвижной стойке. Можно поставить серийно производимые сегменты TR 20-60 мм с радиусом изгиба 3D по оси трубы для гибки толстостенных труб. |
Базовое оснащение
|
|
|
|
Технические данные
|
Диапазон изгибаемых диаметров [мм] |
20 ÷ 60 |
||||||||
|
Сегменты изгиба по отношению к диаметру труб |
[мм] |
20 |
25 |
28 30 |
32 35 |
44 |
51 |
60 |
Нестанд. |
|
["] |
½ |
¾ |
1 |
1¼ |
1½ |
2 |
|||
|
Радиус изгиба на оси трубы [мм] |
60 |
75 |
90 |
110 |
130 |
150 |
180 |
20÷330 |
|
|
Макс. сечение изгибаемых материалов |
|||||||||
|
Размеры Ш х Д х В [мм] |
1 550 × 530 × 1050 |
||||||||
|
Вес [кг] |
260 |
||||||||
|
Потребляемая мощность [кВт] |
2,6 / 3,1 |
||||||||
|
Напряжение питания [В] |
400 |
||||||||
|
Обороты на выходе [мин-1] |
1,44 / 2,85 |
||||||||
Специальные принадлежности, расширяющие рабочие возможности гибочной машины
Дополнительное устройство PZ 60
- Позволяет изгибать тонкостенные трубы и делать пространственные изгибы.
|
Тип |
Размеры Ш х Д х В [мм] |
Вес [кг] |
|
|
PZ 60/2 |
875 x 1350 x 2420 |
188 |
|
|
PZ 60/3 |
875 x 1350 x3420 |
200 |
|
|
PZ 60/4 |
875 x 1350 x 4420 |
209 |
|
|
PZ 60/5 |
875 x 1350 x 5420 |
216 |
|
|
PZ 60/6 |
875 x 1350 x 6420 |
224 |
Принадлежности сегментов для тонкостенных труб
- Данные принадлежности позволяют зажимать и изгибать тонкостенные трубы при соотношении D/t > 15.
- Прочный и быстрый зажим по всему периметру трубы фиксирует зажимную скобу с эксцентриком и фасонным вкладышем.
- Для каждой тонкостенной трубы с целью предотвращения деформации необходимо использовать фасонную пару накатных роликов и жесткую или шариковую оправку.
|
|
|
Нестандартные сегменты
- Можно также поставить нестандартные сегменты вне производимой серии в точном соответствии с требованиями клиента.
- Мы производим также сегменты для гибки четырехугольных, плоских овальных и других профилей, а также для плоских или четырехгранных стержней.
Цифровые измерения длины
Измерения длины – это измерения между изгибами при помощи линейной магнитной системы измерений, размещенной на продольной раме дополнительного устройства PZ 60. Свободный конец изгибаемой трубы, зажатой в сегменте для гибки, после надевания на дополнительное устройство крепится в патроне с тремя колодками. После завершения первого изгиба шкала обнуляется, изгибаемая труба продвигается на указанную в чертеже величину между концом первого и началом второго изгиба. Данная величина продвижения отображается в цифровом исчислении на дисплее блока управления.
Высвобождение оправки посредством пневматики
Держатель оправки управляется при помощи пневматического цилиндра, расположенного в задней части дополнительного устройства PZ 60.
Гидравлическое оснащение гибочной машины
Предназначено для сгибания тонкостенных труб на малый радиус изгиба. Заключается в оснащении гибочной машины гидравлическим агрегатом и двумя гидравлическими цилиндрами, один из которых обеспечивает зажим трубы, а второй предназначен для высвобождения оправки после проведения гибки (уже не требуется пневматическое высвобождение оправки). В комплект поставки входит также держатель бронзовых гладилок, обеспечивающих качество поверхности с внутренней стороны изгиба трубы.

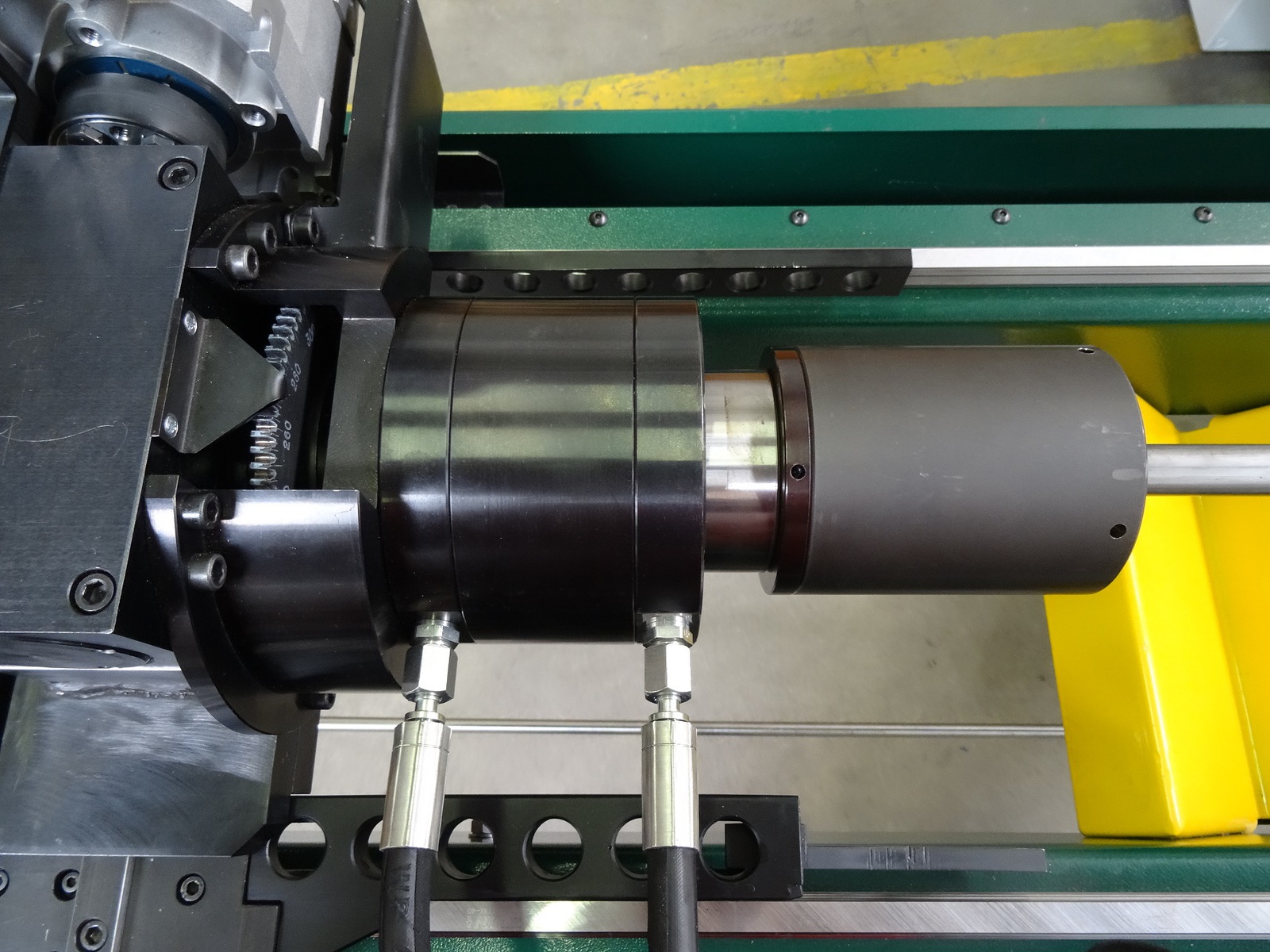

Гидравлический зажим трубы в патроне
Позволяет быстро зажать конец трубы в патроне, благодаря чему повышается производительность гибочной машины. Основой устройства является гидравлический цилиндр, связанный с гидравлическим агрегатом гибочной машины. Для данных диаметров труб поставляются сменные зажимные головки и зажимные колодки.
Дополнительное устройство для гибки PLO и 4HR
Устройство служит для гибки плоских и 4-гранных стержней с малым радиусом изгиба.
Электрическое приспособление продольной подачи трубы
Асинхронный двигатель с датчиком IRC обратной связи и конусным редуктором подает трубу при помощи тележки, на которой крепится трехколодочный патрон для зажима трубы. Перемещение тележки обеспечивается цепью, помещенной в пластмассовые направляющие. Команду перемещения тележки на заранее заданную величину персонал отдает нажатием кнопки на панели управления.
Поворот патрона при помощи электропривода
Поворот патрона на требуемый угол после нажатия кнопки на панели управления осуществляется асинхронным двигателем с датчиком IRC обратной связи на валу двигателя, с конусным редуктором и связанной с ним червячной передачей.
