Гибочная машина для труб XOTL 80

Гибочная машина для труб XOTL 80Электрическая гибочная машина для труб XOTL 80 благодаря программируемому управлению и своей массивной конструкции предназначена для профессионального промышленного производства. По своей концепции она соответствует требованиям как штучного, так и серийного производства. Она рекомендуется пользователям с переменными требованиями к производству.

XOTL 80 позволяет осуществлять точные и качественные изгибы труб в любом направлении в холодном состоянии. Как свидетельствует ее цифровое обозначение, она предназначена для гибки толстостенных и тонкостенных стальных труб Ø до 80 мм. При использовании нестандартных сегментов можно изгибать также четырехугольные, плоские овальные и другие профили, а также плоские и четырехгранные стержни.

Блок управления обеспечивает возможность цифрового расчета и выбора угла изгиба. Равным образом удобно отсчитывается точная длина между отдельными изгибами. Как и гибочную машину для труб XOTL 60, данную гибочную машину с расширенной версией блока управления можно еще оснастить принадлежностями для продольной подачи трубы и поворота патрона при помощи электропривода.

Гибочную машину мы поставляем или в базовом варианте исполнения, или с различными принадлежностями для улучшения ее полезных свойств. Благодаря этому гибочную машину можно собрать прямо для нужд собственных производственных процессов и не платить за излишние функции, которые не будут использованы.

ОТПРАВИТЬ ЗАПРОС



Гибочная машина в базовом варианте исполнения

Гибочная машина в базовом варианте исполненияГибочная машина для труб XOTL 80 в ее базовом варианте исполнения позволяет изгибать толстостенные трубы при соотношении внешнего диаметра с толщиной стенки менее 12÷15.

Мы поставляем ее с центрирующей оправкой сегментов Ø 55 мм и двумя парами универсальных накатных роликов.

Можно также поставить серийно производимые сегменты TR 20–80 мм с радиусом изгиба 3D по оси трубы для гибки толстостенных труб.

Базовое оснащение

Базовое оснащение

  • Рама с тремя стационарными и одной регулируемой ножкой.
  • Редуктор с электродвигателем.
  • Передняя бабка для захвата гибочных сегментов.
  • Направляющие опорных роликов или скользящих элементов.
  • Корпус управляющего устройства.
  • Панель управления на отдельной подвижной стойке.
  • Гидравлическое плечо и гидравлический агрегат.
  • Планка для присоединения дополнительного устройства с целью позиционирования изгибаемой трубы и крепления оправки.

Технические данные

Диапазон изгибаемых диаметров [мм]

20 ÷ 80

Сегменты изгиба по отношению к диаметру труб

[мм]

20

25

28 30

32 35
38

44

51

60

80

Нестанд.
10÷80

["]

½

¾



1

2



Радиус изгиба на оси трубы [мм]

60

75

90

110

130

150

180

240

20÷260

Макс. сечение изгибаемых материалов

Макс. сечение изгибаемых материалов

Размеры Ш х Д х В [мм]

1595 x 1144 x 1021

Вес [кг]

636

Потребляемая мощность [кВт]

2,6/ 3,1

Напряжение питания [В]

400

Обороты на выходе [мин-1]

0,81/1,61

Специальные принадлежности, расширяющие рабочие возможности гибочной машины

Дополнительное устройство PZ 80

  • Позволяет изгибать тонкостенные трубы и делать пространственные изгибы.

Тип

Размеры Ш х Д х В [мм]

Вес [кг]

Дополнительное устройство PZ 80

PZ 80/2

875 x 1350 x 2420

188

PZ 80/3

875 x 1350 x 3420

200

PZ 80/4

875 x 1350 x 4420

209

PZ 80/5

875 x 1350 x 5420

216

PZ 80/6

875 x 1350 x 6420

224

Принадлежности сегментов для тонкостенных трубПринадлежности сегментов для тонкостенных труб

  • Данные принадлежности позволяют зажимать и изгибать тонкостенные трубы при соотношении D/t > 15.
  • Для каждой тонкостенной трубы с целью предотвращения деформации необходимо использовать фасонную пару накатных роликов и жесткую или шариковую оправку.

Нестандартные сегменты

  • Можно также поставить нестандартные сегменты вне производимой серии в точном соответствии с требованиями клиента.
  • Мы производим также сегменты для гибки четырехугольных, плоских овальных и других профилей, а также для плоских или четырехгранных стержней.

Цифровые измерения длины

Цифровые измерения длиныИзмерения длины – это измерения между изгибами при помощи линейной магнитной системы измерений, размещенной на продольной раме дополнительного устройства PZ 80. Свободный конец изгибаемой трубы, зажатой в сегменте для гибки, после надевания на дополнительное устройство крепится в патроне с тремя колодками. После завершения первого изгиба шкала обнуляется, изгибаемая труба продвигается на указанную в чертеже величину между концом первого и началом второго изгиба. Данная величина продвижения отображается в цифровом исчислении на дисплее блока управления.

Гидравлическое оснащение гибочной машины

Предназначено для сгибания тонкостенных труб на малый радиус изгиба. Заключается в оснащении гибочной машины гидравлическим агрегатом и двумя гидравлическими цилиндрами, один из которых обеспечивает зажим трубы, а второй предназначен для высвобождения оправки после проведения гибки. В комплект поставки входит также держатель бронзовых гладилок, обеспечивающих качество поверхности с внутренней стороны изгиба трубы.

Гидравлическое оснащение гибочной машины Гидравлическое оснащение гибочной машины Гидравлическое оснащение гибочной машины

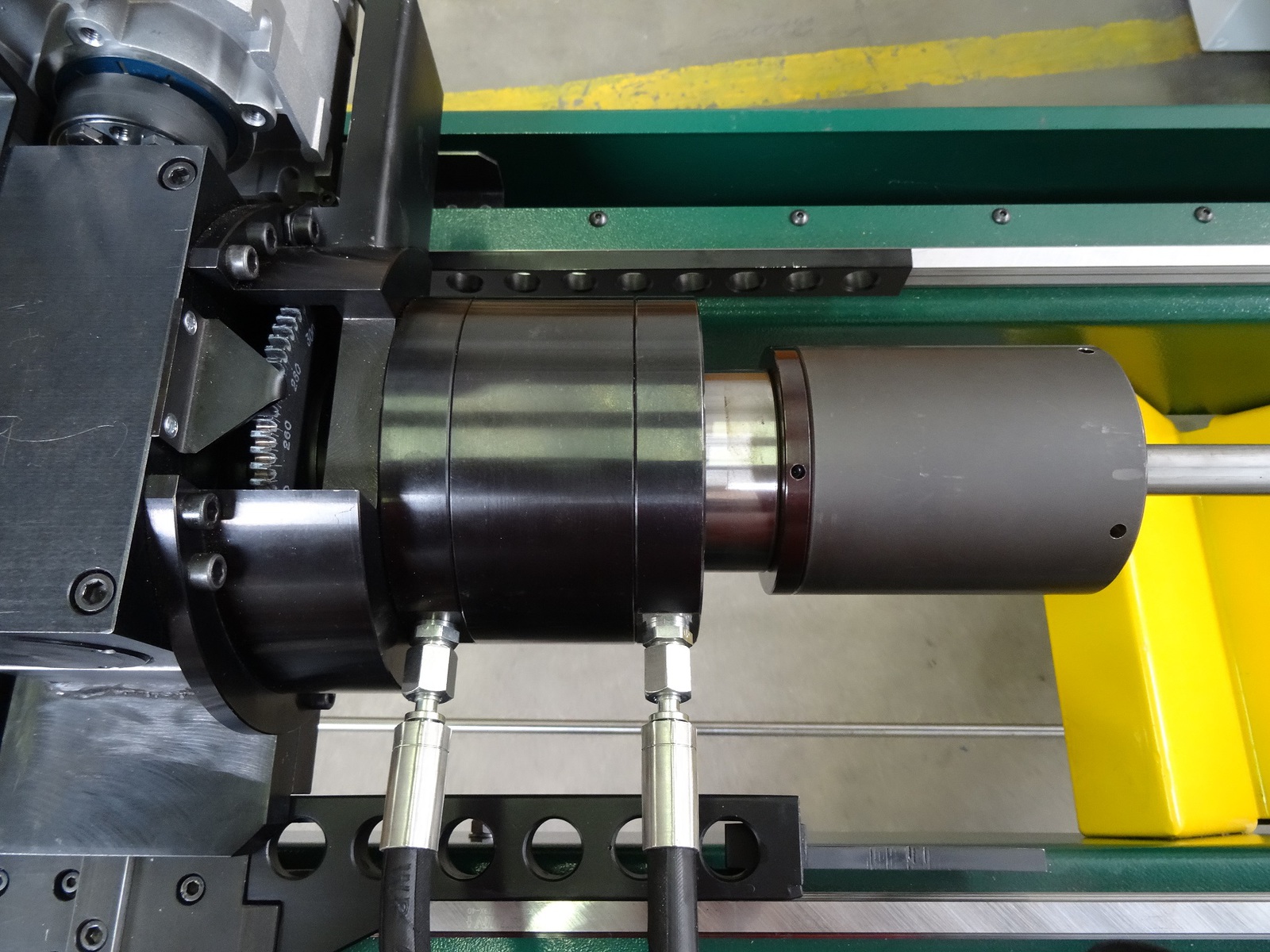

Гидравлический зажим трубы в патроне

Гидравлический зажим трубы в патронеПозволяет быстро зажать конец трубы в патроне, благодаря чему повышается производительность гибочной машины. Основой устройства является гидравлический цилиндр, связанный с гидравлическим агрегатом гибочной машины. Для данных диаметров труб поставляются сменные зажимные головки и зажимные колодки.







Дополнительное устройство для гибки PLO и 4HR

Устройство служит для гибки плоских и 4-гранных стержней с малым радиусом изгиба.

Дополнительное устройство для гибки PLO и 4HR Дополнительное устройство для гибки PLO и 4HR

Электрическое приспособление продольной подачи трубы

Асинхронный двигатель с датчиком IRC обратной связи и конусным редуктором подает трубу при помощи тележки, на которой крепится трехколодочный патрон для зажима трубы. Перемещение тележки обеспечивается цепью, помещенной в пластмассовые направляющие. Команду перемещения тележки на заранее заданную величину персонал отдает нажатием кнопки на панели управления.
Электрическое приспособление продольной подачи трубы Электрическое приспособление продольной подачи трубы

Поворот патрона при помощи электроприводаПоворот патрона при помощи электропривода

Поворот патрона на требуемый угол после нажатия кнопки на панели управления осуществляется асинхронным двигателем с датчиком IRC обратной связи на валу двигателя, с конусным редуктором и связанной с ним червячной передачей.
