Rohrbiegemaschinen XOTR
Es handelt sich um universelle manuell gesteuerte Rohrbiegemaschinen für Handwerk- sowie Industrieproduktion. Zu deren Vorteilen gehört die Baukastenausführung, wodurch auch spezielle Kundenwünsche zu erfüllen sind. Unsere Kunden schätzen auch die Mobilität der XOTR-Reihe. Daraus ergibt sich die Möglichkeit, diese Maschinen bei Montagearbeiten einzusetzen.
Diese Reihe ist für das Biegen von dick- und dünnwandigen Stahlrohren bestimmt. Bei XOTR 35 bis Ø 35 mm, bei XOTR 60 bis Ø 60 mm. Das eigentliche Biegen erfolgt bei Außentemperatur, der Maschinengang ist durch manuellen, elektrischen oder Pressluftantrieb gesichert.
Biegemaschinen in Grundausführung

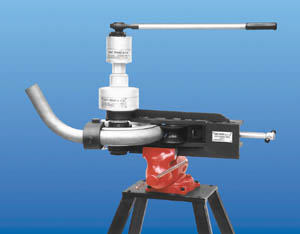

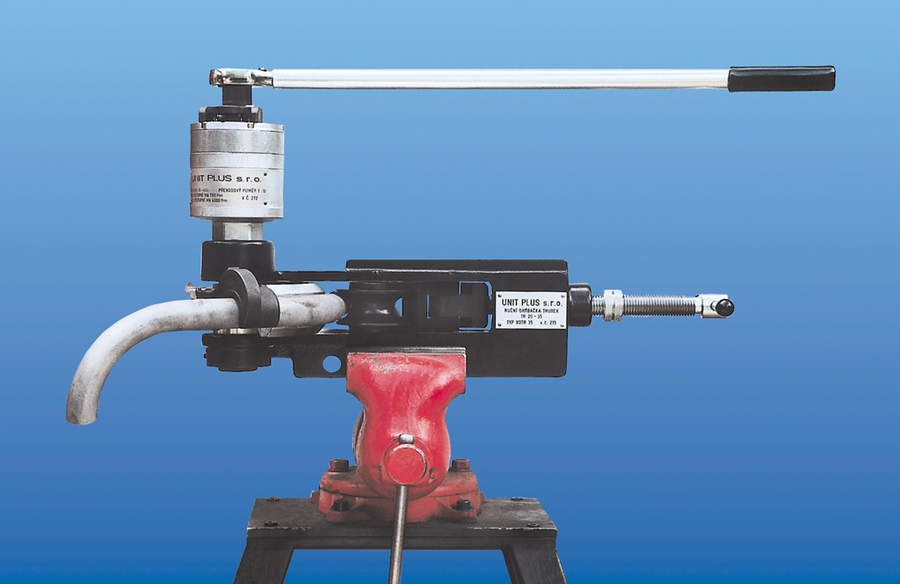

In Grundausführung sind sie zum Einspannen im Schraubstock bestimmt und werden mit Handratschenantrieb geliefert. Sie ermöglichen das Biegen von dickwandigen Rohren mit einem Verhältnis: Außendurchmesser/Wanddicke
< 12 ÷ 15.
Manuell gesteuerte
|
Manuell gesteuerte
|
| Segmente TR 20-35 mm | Segmente TR 35-60 mm |
Technische Daten
| XOTR 35 | XOTR 60 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Bereich der gebogenen Durchmesser [mm] | 20 ÷ 35 | 35 ÷ 60 | |||||||
| Biegesegmente für Rohrdurchmesser | [mm] | 20 | 25 | 28 30 | 32 35 | 35 38 | 44 | 51 | |
| ["] | ½ | ¾ | 1 | 1¼ | 1½ | 2 | |||
| Biegeradius in Rohrachse [mm] | 60 | 75 | 90 | 110 | 110 | 130 | 150 | 180 | |
| Max. Durchmesser der gebogenen Werkstoffe | |||||||||
|
Grundausführung:
|
|||||||||
| Abmessungen der Transportkassetten [mm] | 740 × 260 × 185 550 × 340 × 200 |
860 × 310 × 215 360 × 260 × 220 - 2× |
|||||||
| Gewicht [kg] | 30 40,5 |
56 25 - 2× |
|||||||
Sonderzubehör
Dank der Baukastenausführung der XOTR Rohrbiegemaschinen ergibt sich eine sehr praktische Möglichkeit der schrittweisen Ergänzung durch Zubehör. Z. B. im Falle erhöhter Anforderungen an die Maschine bei der Fertigung muss man nicht eine neuartige Einrichtung beschaffen, sondern es reicht nur die entsprechende Komponente nachzukaufen.
Zusatzvorrichtung OS 35 (OS 60)
Bestimmt für das Biegen von dünnwandigen Rohren und zu räumlichen Biegungen.
| Abmessungen [mm] | Gewicht [kg] | Rohrdurchmesser [mm] | |
|---|---|---|---|
| 650 × 1 800 × 1 000 | 55 | 20 ÷ 60 |
Antrieb
Die Rohrbiegemaschinen können auch mit elektrischem- oder Pressluftantrieb ausgerüstet werden, der den ursprünglichen Handantrieb ersetzt. Das empfiehlt sich insbesondere, wenn größere Stückzahlen gebogen werden.
Zusatzvorrichtung für dünnwandige Rohre
Dieses Zubehör ermöglicht das Einspannen und Biegen von dünnwandigen Rohren mit einem Verhältnis von D/t > 15. Feste und schnelle Einspannung im ganzen Rohrumkreis wird durch einen Spannbügel mit Exzenter und formgerechte Passstücke gesichert. Für jedes dünnwandige Rohr müssen ein Paar formgerechte Rollen und ein Dorn verwendet werden, um Deformationen zu verhindern.
|
Atypische Segmente
Falls der Kunde spezifische Wünsche hat, können auch atypische Segmente außerhalb der serienmäßig hergestellten Reihe geliefert werden. Wir stellen auch Segmente für das Biegen von Jäckel-Profilen, Flachovalen sowie verschiedenen Profilen her.
Modifikation XOTR 60 » XOTR 35
Um das Biegen von Rohren mit einem Durchmesser 20 mm ÷ 1" auf den Seriensegmenten der Biegemaschine XOTR 35 auch im Körper der Biegemaschine XOTR 60 zu ermöglichen, muss ein Satz von Spannungs-Reduktionsstücken und ein Paar Universalrollen verwendet werden.
|
